Geosonda: zakaj se pri tej izbiri odloča, ali bo ogrevanje res tiho in ugodno še čez 20 let
Ko ljudje raziskujejo geosonda, na prvih zadetkih skoraj vedno dobijo iste sklope informacij: osnovno razlago delovanja, okvirne globine vrtin, nekaj prednosti, včasih ceno na meter in kratek del o dovoljenjih. To je koristno, vendar pogosto manjka tisto, kar pri projektu res odloča: pravilno dimenzioniranje, kakovost izvedbe, izbira materialov in razumevanje, kdaj je geosonda najbolj smiselna izbira.
Kaj je geosonda in zakaj je tako iskana

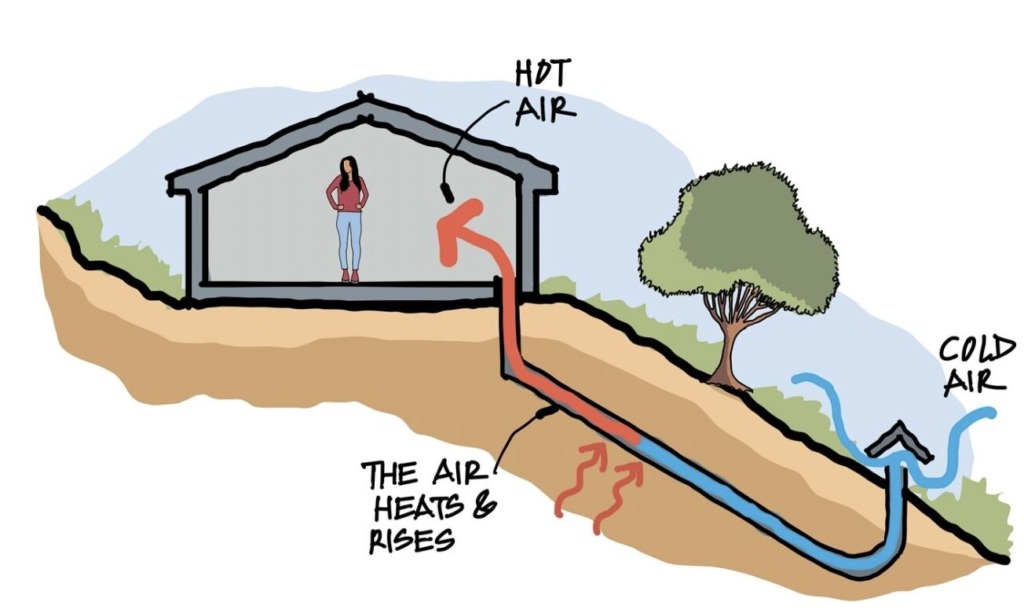

Geosonda je del sistema ogrevanja in hlajenja, ki izkorišča toploto tal. Vrtina je praviloma navpična, v njo se vgradi cevni izmenjevalnik, skozi katerega kroži tekočina, ki prenaša toploto med tlemi in toplotno črpalko. Glavna prednost je stabilnost vira: tla se v globini segrevajo in ohlajajo bistveno počasneje kot zrak, zato ima geosonda bolj predvidljivo delovanje skozi sezono.
Geosonda je zanimiva predvsem tam, kjer je malo prostora na parceli, kjer so zračne toplotne črpalke zaradi hrupa ali postavitve problematične, ali kjer želiš visoko učinkovitost tudi v najhladnejših dneh.
Koliko “globoko” pomeni geosonda v praksi
Najpogostejše vprašanje je vedno isto: kako globoka mora biti vrtina. Pri tipičnih stanovanjskih sistemih se globine pogosto gibljejo približno med 70 in 200 metri, premer vrtine pa je praviloma okoli 110 do 140 mm, natančno pa je odvisno od geologije in potrebne moči.
Pomembno je razumeti: geosonda ni univerzalna “na meter enako” rešitev. Ista hiša na različnih tleh lahko potrebuje različno skupno dolžino vrtin, ker kamnina, vlažnost in toplotna prevodnost močno vplivajo na prenos toplote.
Kaj najbolj vpliva na učinkovitost, ne samo na papirju
Pri geosonda se največ napak zgodi zato, ker se projekt prehitro poenostavi. Učinkovitost in dolgoročna stabilnost sta odvisni od nekaj ključnih stvari:
1) Dimenzioniranje glede na realne potrebe
Geosonda mora pokriti konično porabo, način ogrevanja, izolacijo, prezračevanje in pripravo tople sanitarne vode. Če je sistem poddimenzioniran, lahko pride do večje obremenitve vira in slabšega izkoristka. Če je predimenzioniran, plačaš več, kot je potrebno.
2) Razporeditev vrtin in razmiki
Pri več vrtinah je pomembno, da niso preblizu, ker se lahko termično “motijo”. Dobro projektiranje vključuje razmislek o razporeditvi, ne le o skupnih metrih.
3) Zapolnitev vrtine, tu se pogosto prihrani narobe
Zapolnitev med cevjo in okolico ni le gradbeni detajl. Material z višjo toplotno prevodnostjo izboljša prenos toplote med cevjo in tlemi, kar lahko dvigne učinkovitost izmenjave.
Če je ta del izveden slabo, geosonda lahko deluje, vendar manj učinkovito, bolj obremenjeno in z večjim tveganjem za težave v prihodnosti.
Koliko traja izvedba in kaj pričakovati na terenu

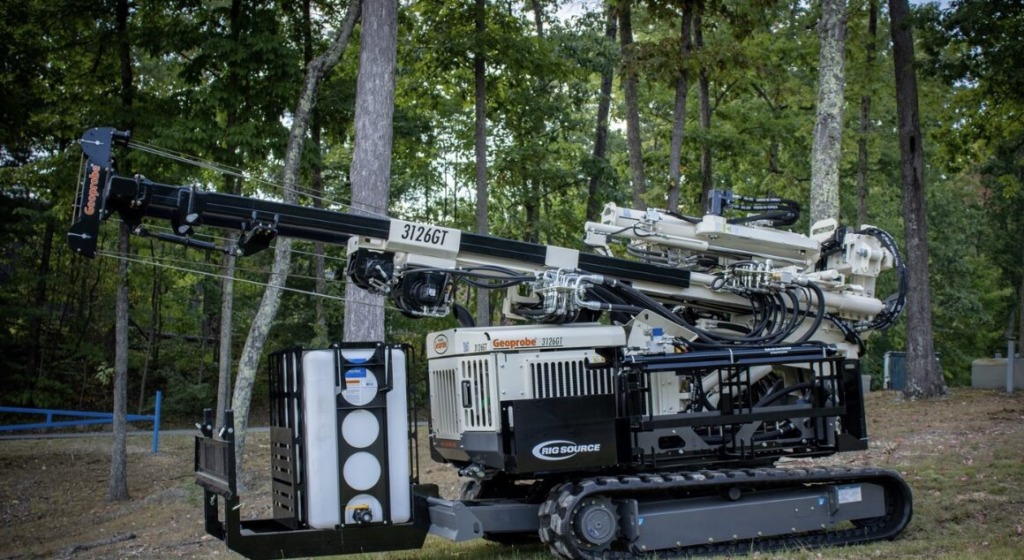

Vrtanje za geosonda je običajno hitro, pogosto dan ali dva, dejanski čas pa je odvisen od dostopa, geologije in števila vrtin. Poseg na vrtu je praviloma omejen na premer vrtine ter povezovalni vod do objekta.
Dobro je vedeti, kaj vprašati izvajalca še pred začetkom:
- kako bodo rešili zaščito okolice in odvoz materiala
- kako bodo izvedli zapolnitev
- ali dobim izvedbeno dokumentacijo in podatke o vrtini
- kakšen je načrt za povezavo do strojnice in izolacijo povezovalnih vodov
Dovoljenja in administracija, brez nepotrebne panike
Veliko ljudi odneha že pri “papirjih”, a pravila so precej jasna. Za raziskave podzemnih voda dovoljenje praviloma ni potrebno, če se dela izvajajo do globine 30 metrov izven varovanega ali ogroženega območja. Pri globljih posegih in v posebnih območjih pa se pogoji spremenijo.
Ker je geosonda pogosto globlja od 30 metrov, se v praksi skoraj vedno preveri, kateri postopek velja za tvojo lokacijo, posebej če si na vodovarstvenem območju. Najbolj smiselno je, da to preverjanje postane del ponudbe in projektiranja, ne pa improvizacija po tem, ko je izvajalec že na dvorišču.
Standardi in smernice, zakaj niso le birokracija
Na evropski ravni se pri toplotnih črpalkah pogosto omenja standard EN 15450, pri geotermalnih sistemih pa se v praksi poleg standardov uporabljajo tudi smernice in nacionalna pravila, ker standardi sami po sebi niso dovolj podrobni za vse vidike vrtin in izmenjevalnikov.
To je pomembno zato, ker geosonda ni izdelek iz škatle, ampak kombinacija projektiranja, terenske izvedbe in materialov.
Prednosti in slabosti, iskreno in uporabno
Geosonda ima veliko prednosti, a ni za vsakogar.
Prednosti:
- stabilen vir toplote tudi ob mrazu
- praviloma tišje delovanje, ker zunanja enota ni potrebna
- malo vpliva na parcelo, ker je vse pod zemljo
- možnost pasivnega hlajenja v določenih izvedbah
Slabosti:
- višja začetna investicija zaradi vrtanja
- večja odvisnost od kakovosti izvajalca in projekta
- administracija je lahko zahtevnejša kot pri nekaterih drugih virih
Najpogostejša vprašanja
Ali je geosonda primerna za staro hišo
Lahko je, vendar je smiselno najprej poznati toplotne izgube in temperaturni režim ogrevanja. Če je hiša slabo izolirana in zahteva visoke temperature, bo sistem deloval, vendar manj učinkovito. V praksi se pogosto najprej uredi vsaj osnovna izolacija in hidravlično uravnoteženje.
Ali je geosonda primerna tudi za hlajenje
Da, pogosto je. Pri nekaterih sistemih je možno pasivno hlajenje, kjer se hlad iz tal uporabi z manjšo porabo elektrike, vendar mora biti to predvideno v projektu.
Kako vem, da bo geosonda pravilno dimenzionirana
Dober znak je, da projektant upošteva stavbo, ogrevalni sistem, navade uporabe in lastnosti tal. Če se vse odloča samo po kvadraturi hiše ali samo po “meter na kW”, je to opozorilo.
Kaj je največja napaka pri geosonda
Največja napaka je varčevanje na kritičnih delih izvedbe, predvsem pri zapolnitvi vrtine, dokumentaciji in preverjanju pogojev na lokaciji. Geosonda takrat še vedno “dela”, vendar dolgoročno ni nujno stabilna in ekonomična.
Kratek seznam, kaj preveriš pred podpisom pogodbe
- ali ponudba vsebuje projektiranje in ne le vrtanja
- je jasno navedeno, kako bo izvedena zapolnitev
- dobiš podatke o vrtini in izvedbeno dokumentacijo
- je vključen pregled dovoljenj za tvojo lokacijo
- je dogovorjeno, kdo odgovarja za usklajevanje vseh del
Koraki izvedbe, ki jih moraš razumeti
Geosonda se običajno gradi v več korakih, ki jih je dobro poznati, ker se napake najpogosteje zgodijo na prehodih med izvajalci.
Najprej pride na vrsto projektiranje. Tukaj se določi, koliko energije bo sistem potreboval skozi leto, kako bo delovala toplotna črpalka in kako se bo obremenjevala geosonda. Nato sledi vrtanje in vgradnja cevi v vrtino. Za učinkovit prenos toplote je odločilna zapolnitev vrtine, ker od nje ni odvisna samo učinkovitost, temveč tudi dolgoročna stabilnost. Geosonda se potem poveže z razdelilnikom in cevmi do strojnice, sledi polnjenje, odzračevanje in tlačni preizkus. Šele nato pride zagon in nastavitev regulacije.
Če te zanima samo en kriterij, naj bo ta: ali ponudba jasno opisuje, kako bo izvedena geosonda, ne samo koliko metrov bo izvrtanih.
Kako primerjati ponudbe, da ne kupiš samo metrov
Pri primerjavi je največja napaka, da se gleda le cena na meter. Geosonda je sistem in cena je smiselna samo, če primerjaš enako vsebino.
Pri ponudbah preveri naslednje:
- ali ponudba vključuje projektiranje in ne le izvedbe
- je opisana zapolnitev in material, ki bo uporabljen
- je navedeno, kdo prevzame odgovornost za hidravlično uravnoteženje
- dobiš poročilo o vrtini in osnovne podatke o izvedbi
- je vključena nastavitev regulacije po prvih tednih delovanja
Geosonda je občutljiva na slabo usklajevanje. Če eden izvede vrtanje, drugi priklope, tretji nastavitve, brez jasne odgovornosti, se težave rešujejo predolgo in predrago.
Tipične napake, ki jih je pametno preprečiti
Geosonda se pogosto zdi preprosta, ker je pod zemljo in se je ne vidi. Prav zato se določene napake pokažejo šele po prvi sezoni.
Najpogostejše so:
- preveč optimistična ocena potreb, zato je geosonda preveč obremenjena
- slaba zapolnitev vrtine, kar zmanjša prenos toplote
- nepravilno odzračevanje, kar poslabša pretok in učinkovitost
- napačne nastavitve krivulje ogrevanja, zato sistem dela bolj agresivno kot je treba
- slab nadzor in brez osnovnih meritev, zato se težave opazijo prepozno
Če se izogneš tem točkam, je geosonda praviloma zelo mirna naložba.
Nadzor in vzdrževanje, kaj je smiselno in kaj ne
Geosonda sama po sebi ne zahteva vsakodnevnega poseganja. Smiselno pa je, da imaš osnovne podatke o delovanju, predvsem temperature dovedene in odvedene tekočine ter pretok. Če geosonda dalj časa kaže nenavadne vrednosti, je to zgodnji signal, da je treba preveriti nastavitve ali hidravliko.
Vzdrževanje je običajno vezano na celoten sistem, ne samo na geosonda. Sem spada pregled filtrov, preverjanje tlakov, delovanje obtočnih črpalk in pravilnost regulacije. Zelo koristno je tudi, da se po prvi ogrevalni sezoni naredi kratek servisni pregled nastavitev, ker se takrat pokaže realno obnašanje objekta.
Geosonda je odlična izbira, ko želiš stabilen vir energije, malo hrupa in dolgoročno predvidljivo delovanje, vendar samo, če je izvedba resna in premišljena. Največ narediš s tem, da zahtevaš jasen opis, kako bo geosonda projektirana, izvedena, zagnana in nadzorovana. Ko so ti koraki urejeni, geosonda navadno deluje tiho in zanesljivo, brez potrebe po stalnih popravilih in brez neprijetnih presenečenj.
Pripravil: J.P.
Vir: IEA, Fraunhofer ISE, EHPA, ASHRAE, Britannica, EU Commission – Energy
